KISI-KISI UTS TIK KELAS XII

KISI -KISI UJIAN TENGAH SEMESTER 1 TIK

1. Pengertian Grafis Vektor dan Bitmap
2. Perbandingan Vektor dan Bitmap
3. Contoh Program Aplikasinya
4. Cara Menjalankan Program Corel Draw
5. Identifikasi menu dan Ikon, Fungsi d an kegunaan masing - masing menu dan ikon.

Latihan Soal TTS TIK

DASAR DESAIN GRAFIS

MATERI TEKNOLOGI INFORMASI & KOMUNIKASI

PERTEMUAN I dan II KELAS XII SEMESTER 1

PENGENALAN GRAFHIC / GRAFIS BERBASIS  VEKTOR DAN GRAFIS BERBASIS BITMAP

A.   GRAPHIC / Grafis

Adalah gambar yang terbentuk dari titik-titik yang mempunyai koordinat.

Grafis dibedakan menjadi 2

1. Vector Graphic

Adalah jenis grafis yang berbasis pada vector, tersimpan sebagai vector berupa algoritma. Contoh yang dipergunakan dalam Corel draw adalah bertipe ….cdr

Contoh : Latihan1.cdr

2. Bitmap Graphic

Adalah jenis grafis yang disimpan dalam bentuk pixel/dot/titik/raster yang mempunyai lokasi khusus dan nilai warna. Format standar dari bitmap graphic adalah .bmp

Biasanya grafik yg umum ( .bmp ) memiliki kapasitas yang besar dengan kualitas baik. Untuk mendapatkan ukuran yg lebih kecil maka grafik .bmp biasanya dikompres ( dilakukan pemotongan-pemotongan bilangan bit ataupun bit-bit warna ). Format umum yang digunakan untuk grafik yg dikompres adalah JPEG maupun JPG.

Contoh : Latihan2.jpeg,     Kumis.jpeg dll



            Penjelasan tentang Graphic

1.    Vector Graphic

Adalah jenis grafis yang berbasis pada vector, tersimpan sebagai vector berupa algoritma. Sehingga keakuratan ukuran bisa dilakukan secara matematis, contoh : Untuk membuat suatu lingkaran dapat disesuaikan dengan radius, set lokasi, spesifikasi warna, dapat diubah ukuran dan warnanya.

Keunggulan yang sangat terlihat dengan mata adalah jika dilakukan zoom / perbesaran maka grafis berbasis vector akan terlihat dengan jelas tanpa mengurangi kualitas gambar.

Contoh program yang berbasis vector :

-       CorelDraw

-       AutoCAD

-       Macromedia FreeHand

-       Adobe Ilustrator

-       Dll

2.    Berbasis bitmap.

Contoh progamnya :

-       Photoshop

-       Photoimpact 12

-       Corel photopaint

-       Dll

COREL DRAW

Merupakan salah satu software pengolah grafis yang berbasis vector yang cukup popular di dunia. File yang dibuat pada CorelDraw memiliki ekstensi .cdr



Page control

Color palette

Lembar Kerja

Rulers

Toolbox

Toolbar

Tampilan Lembar kerja Corel Draw 11

Beberapa Kelompok Toolbox dan kegunaannya

Toolbox CorelDraw 11

Toolbox CorelDraw 11

Toolbox CorelDraw 11

3.    Bitmap Graphic

Adalah jenis grafis yang disimpan dalam bentuk pixel/dot/titik/raster yang mempunyai lokasi khusus dan nilai warna. Format standar dari bitmap graphic adalah .bmp, memiliki kapasitas yang besar dengan kualitas baik. Untuk mendapatkan ukuran yg lebih kecil maka grafik .bmp biasanya dikompres (dilakukan pemotongan-pemotongan bilangan bit ataupun bit-bit warna). Format umum yang digunakan untuk grafik yg dikompres adalah JPEG maupun JPG.

Contoh program yang berbasis Bitmap :

-       Adobe Photoshop

-       Paint

-       Paintshop pro

-       Corel photo paint dll

TUGAS TIK MEMBUAT GRAFIK, KELAS XI IPA 1-2

Pertemuan Hari Jum'at 20 April 2012

Buatlah Grafik (chart bebas) dengan menggunakan data tabel berikut:

Kirim tugas anda dalam bentuk dokumen Excel  via Email : heryb2@gmail.com
paling lambat 26 April 2012

Format Subject     : Nama_Kelas_No. Absensi_Nama Tugas

              contoh    : Farid Zakaria_XI A1_5_Tugas Membuat Grafik

MATERI TIK KELAS XI IPA 1-2

 PERTEMUAN HARI JUM'AT 20 APRIL 2012

Membuat Grafik (Chart) pada MS. Excel 2007

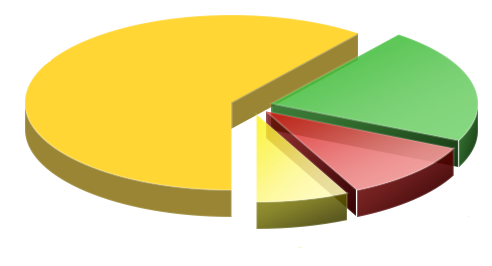

Grafik atau chart merupakan media visual penerjemah data dalam bentuk angka kedalam data dalam bentuk gambar. Dalam penelitian biasanya difungsikan untuk menghubungkan data antara variabel x dan variabel y.

Cara membuat Garafik atau chart dalam microsoft excel 2007 begitu mudah. Yang pertama harus kita lakukan adalah menyiapkan data terlebih dahulu, setelah itu kita lakukan langkah langkah membuat grafik. Dalam latihan kali ini kita akan mencoba membuat grafik data penderita penyakit diabetes.

Pertama kita siapkan data seperti berikut:

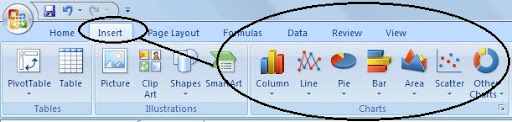

Selanjutnya kita seleksi (Block) bagian data yang ingin kita buat grafik. Lihat kotak biru diatas!. Setelah itu kita plih menu insert, kemudian pilih chart. Ada banyak chart yang kita pilih, namun dalam latihan kali ini chart yang digunakan adalah 3d Colum.

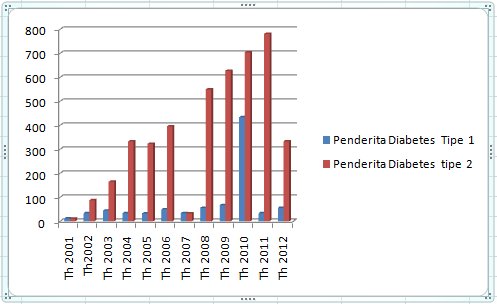

Kalau kita melakukan langkah diatas dengan benar maka grafik dari data di atas akan terlihat seperti berikut.

 Video Tutorial membuat Grafik, disini:

MATERI TIK KELAS XI IPA SMAN 1 WARUREJA

PERTEMUAN HARI JUM'AT 13 APRIL 2012

Tabel Pivot

adalah cara membuat laporan atau meringkas informasi tabel atau daftar data dalam excel sehingga diperoleh informasi yang ringkas dengan analisis informasi yang diperoleh dari kombinasi kolom data dalam tabel.

Dengan Pivot Table Excel kita dapat menganalisis, meringkas dan memanipulasi data sehingga kita memperoleh informasi untuk mengambil keputusan.

Misalnya anda memiliki data penjualan yang isinya 50.000 baris seperti terlihat pada Gambar 1

Dengan data itu anda ingin membuat laporan ringkas yang menunjukkan penjualan per wilayah dan produk (region and product).

Gambar 1. Ringkas tabel data berikut.

Caranya: Untuk
meringkas data di atas, anda dapat menggunakan pivot table. Pivot tables sngat cocok untuk analisis data seperti di atas.

Peringatan: Pivot tables di Excel 2007 sangat berubah dari versi

Excel 97-2003. Untuk membuat ringkasan pendapatan berdasarkan wilayah dan produk membutuhkan klik mouse sebanyak 4 kali dan satu kali tahan tarik mouse (drag):

Pastikan bahwa data yang ada dalam daftar memiliki judul (pada baris paling atas) yang berbeda satu dengan lainnya (unik).

Pilih salah satu sel dalam database (data anda). Pilih Menu Insert – Pivot Table.

IntelliSense Excel (sensor cerdas Excel) akan menduga range data anda. Dan biasanya benar seperti pada Gambar 2. Dan Klik OK.

Dengan menekan tombok OK, anda akan melihat tabel pivot yang masih kosong dan dua toolbar tabel pivot baru, dan sebuah dialog daftar PivotTable baru. Dialog Excel versi 2007 memperlihatkan daftar filed pada bagian atas dan empat tempat meletakkan (Drop Zone) field pada bagian bawah dialog, seperti terlihat pada Gambar

Sedangkan pada Excel versi sebelumnya, maka anda harus menarik field dari Dialog Field

List langsung ke pivot table. Proses ini sangat menyulitkan bagi orang yang masih baru mengenal pivot tables. Dalam Excel 2007, anda menarik field dari dialog field list bagian atas ke zona yang yang cocok pada bagian bawah dialog Field List. Biasanya dengan hanya meng-klik field yang ada di dialog Field List akan menempatkan field tersebut pada zona yang tepat. Untuk kasus yang kita miliki ini, maka kita mencoba meletakkan produk merupakan daftar yang ke bawah (judul baris) sedangkan wilayah merupakan judul mendatar (judul kolom).

Gambar 3. Dialog PivotTable Field List di bagian atas dan Drop Zone di Bagian Bawah

Klik Check box Produk di Dialog Field List bagian atas. Excel akan secara otomatis memasukkan ke dalam Row Labels (Label baris) pada drop zone. Pivot table akan menunjukkan daftar produk satu per satu (tidak ada duplikasi) pada Kolom A (lihat Gambar 4).

Gambar 4. Klik sebuah field text, dan Excel memasukkan field itu ke area Baris.

Klik check box Pendapatan yang ada di dialog Field List bagian atas. Dan karena field tersebut adalah numeric maka Excel akan menambahkan pada bagian Values (nilai) dari pivot table.

Jika anda meng-klik check box Wilayah, maka Excel akan meletakkan field tersebut di area row pada pivot table. Karena anda ingin wilayah menjadi judul kolom maka, klik mouse, tahan dan tariklah field Wilayah dari dialog Field List dan letakkan di drop zone Column Labels yang terletak di bagian bawah dialog Field List.

Hasilnya adalah ringkasan data penjualan berdasarkan produk dan wilayah, seperti terlihat dalam Gambar 5.

Gambar 5. Pivot table membuat anda mudah untuk meringkas laporan.

Tingkat Lanjut: Pivot table memberikan banyak opsi (pilihan) yang sangat berguna. Untuk mempelajari lebih lanjut klik disini

Untuk Pemakai Versi Sebelumnya: Jika anda menyukai pivot table pro pada Excel versi sebelumnya, maka anda akan dengan cepat menggunakan pivot table

Excel 2007. Drop zones telah diubah namanya. Drop Zone Row Area sekarang bernama Row Labels. Sedangkan drop zone Column Area sekarang menjadi Column Labels. Drop Page Field menjadi Report Filter. Dan drop zone Data Area menjadi ? Values (walaupun saya menyebutnya drop zone Values, dengan mengabaikan symbol ?).

Agar Lebih Mudah: Pada
awal pembuatan sebuah Pivot Table, maka dialog PivotTable Field List akan berada di layar sebelah kanan. Anda dapat memindahkan ke tengah dengan cara klik pada Judul Dialog dan tarik ke worksheet agar terlihat mengambang di atas worksheet dan mempermudah anda dalam mengatur data. Dalam membuat artikel ini saya menggeser ke tengah agar tampak dalam gambar yang disajikan sebagai contoh.

Bentuk Drop Zone: Anda dapat mengatur bentuk dialog PivotTable Field List dengan mengklik dropdown pada bagian atas. Bentuk yang ditawarkan untuk tampilan ini ada lima (5). Tiga diantaranya tidak menyertakan daftar field atau drop zones. Jika tampilan dialog box anda tidak menampilkan salah satu bagian tersebut, maka gunakan panah dropdown untuk mengembalikan tampilan ke Fields Section and Areas Section Stacked. Ada juga yang menampilkan field dan drop zone secara berdampingan.

Kesimpulan: Perintah
Insert – Pivot Table dapat meringkas ribuan baris data secara cepat. Excel tidak membutuhkan anda mengerti ru
musnya. Anda hanya harus dapat meletakkan field ke dala tata letak (layout) laporan.

Perintah Di Menu: Insert – Pivot Table
